Об'єктна міна СРМ

Поразка об'єктів, машин противника наноситься силою вибуху та гідроудару в воді під час вибуху заряду вибухової речовини міни при зіткненні мінімум одного датчика з ціллю.

Міна відмінно працює проти плавзасобів, понтонних мостів, поромів. Цілком задовільно по дерев'яних мостах. Для великих мостів на міцних кам'яних, залізобетонних опорах ця міна неефективна. Не в змозі завдати значних пошкоджень.

Плавучість міни розрахована так, що при опусканні її в воду, вище рівня води залишається лише частина верхньої поверхні міни, центральний і шість бічних датчиків цілі. Міна опускається в воду вище за течією підриваємого об'єкту і дрейфує за течією. При зустрічі з перешкодою будь-якого з датчиків цілі останній відхиляється і замикає бойовий ланцюг міни, викликаючи вибух заряду вибухової речовини.

Якщо протягом заданого часу (від 6 годин до 18 діб) зустрічі міни з ціллю або іншою перешкодою не відбудеться, то відбувається її самоліквідація підривом. В якості самоліквідатора використовується детонатор уповільненої дії ЧМВ-16. Міна може додатково оснащуватись детонатором ВПЗ-1 В цьому випадку вибух міни відбувається при вибуху близько розташованої (до 15 м) такої ж міни.

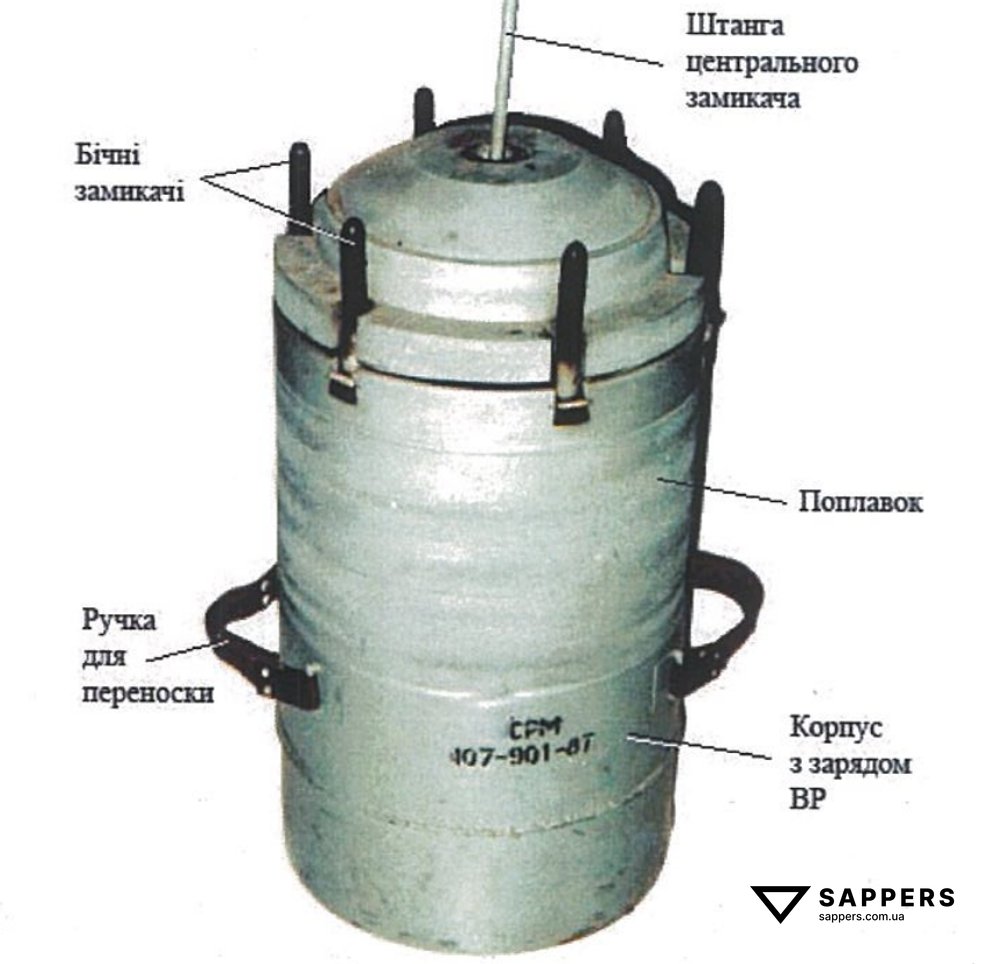

Міна складається з корпусу, заряду вибухової речовини, проміжного детонатора, поплавка, шести бічних замикачів, центрального замикача із штангою, запобіжного пристрою, елемента незнешкодження, самоліквідатора, джерела струму, електрозапального пристрою ЗЗУ і капсуля-детонатора № 8-А. Корпус споряджений зарядом вибухової речовини. Знизу корпус має камеру, в якій розміщені: центральний додатковий детонатор, запобіжний пристрій; джерело струму, пластмасова панель з гніздом для самоліквідатора, з елементом незнешкодження. Збоку корпусу є стакан з боковим додатковим детонатором до якого примикає гніздо для детонатора ВПЗ-1.

У верхній частині поплавка в вирізах закріплені шість бічних замикачів, а в центрі є гніздо, в якому розміщений центральний замикач. Замикачі служать для замикання електропідривного ланцюга міни при зустрічі її з перешкодою. Всі замикачі підключені до електропідривного ланцюга паралельно.

Центральний додатковий детонатор це циліндрична тротилова шашка вагою 240 грамів з запальним гніздом, яка знаходиться в камері. Центральний замикач з вгвинченою в нього штангою, служить для замикання електропідривного ланцюга міни при зустрічі штанги з пролітними будовами низьководних і наплавних мостів, що мають висоту над водою не більше 1.5 м. Замикання стрижня відбувається при нахилі штанги разом з втулкою на кут 14-20°. Штанга складна, складається з двох основних металевих ланок загальною довжиною 1.2 м і додаткової ланки. Довжина штанги з додатковою ланкою 1.8 м.

Запобіжний пристрій з цукровим запобіжником забезпечує безпеку спорядження до установки міни і включає джерело струму в електропідривний ланцюг після закінчення часу запобігання (після розчинення цукрового запобіжника). Кожна міна комплектується двома цукровими запобіжниками в пластмасовій коробці. Час розчинення цукру складає 5-40 хвилин.

Елемент незнешкодження складається з підпружиненої кнопки з контактною шайбою і двома контактами, з'єднаними з електропідривним ланцюгом міни. При закритій камері кришка натискає на кнопку і тримає електропідривний ланцюг розімкнутим. При спробі відкрити камеру відбувається замикання електропідривного ланцюга і міна вибухає.

При руйнуванні гідротехнічних споруд, міни споряджається детонаторами ВПЗ-1 і сплавляються до спорудження групами, зазвичай по 20-40 штук, тому що багато з них просто прибиває до берега, або вони вибухають від зустрічей з випадковими перешкодами (корчі, палі (сваї), виступаючі камені і т.п.). Але доставка до річки такої великої кількості мін при їх великій вазі досить проблематична, тому що зазвичай застосування їх відбувається в тилу противника.

Забарвлення

Сіре, шарове або чорне.

Маркування

Стандартне подвійне, наноситься чорною фарбою на боковій стінці поплавка і містить:

- СРМ - шифр міни.

- 107-901-82 - шифр заводу виробника - номер партії - рік виготовлення.

- Т - шифр спорядження.
