Тактико-технічні характеристики міни ЯРМ
- Тип міни
- протидесантна якірна фугасна контактної дії
- Корпус
- сталь
- Вага
- 13 кг
- Вага вибухової речовини
- 3 кг
- Тип вибухової речовини
- Тротил
- Діаметр
- 275 мм
- Висота
- 310 мм
- Глибина встановлення
- 1-12 м
- Заглиблення датчика цілі від поверхні води
- 0.1, 0.3, 0.5, 0.7 м
- Температурний діапазон застосування
- 0 до +30 °C

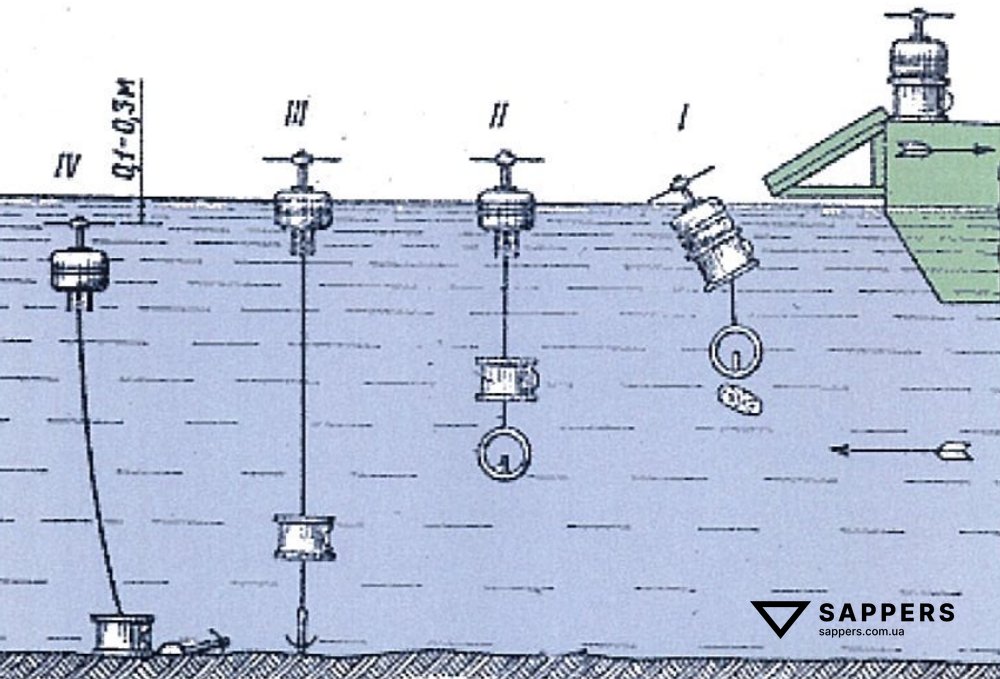

Міна встановлюється на дно водойми на глибині від 1 до 12 метрів з плавзасобів (катер, плаваючий транспортер, човен, баржа). Плавуча частина знаходиться нижче рівня поверхні води на 0.1-0.7 м, а якірна частина знаходиться на дні водойми, утримуючи плавучу частину від знесення.
Після занурення детонатора міни в воду розчиняється цукровий запобіжник і міна переходить в бойове положення. Час розчинення цукрового запобіжника від 10 хвилин при температурі води 12 °C до 40 хвилин при температурі води близько 0 °C.

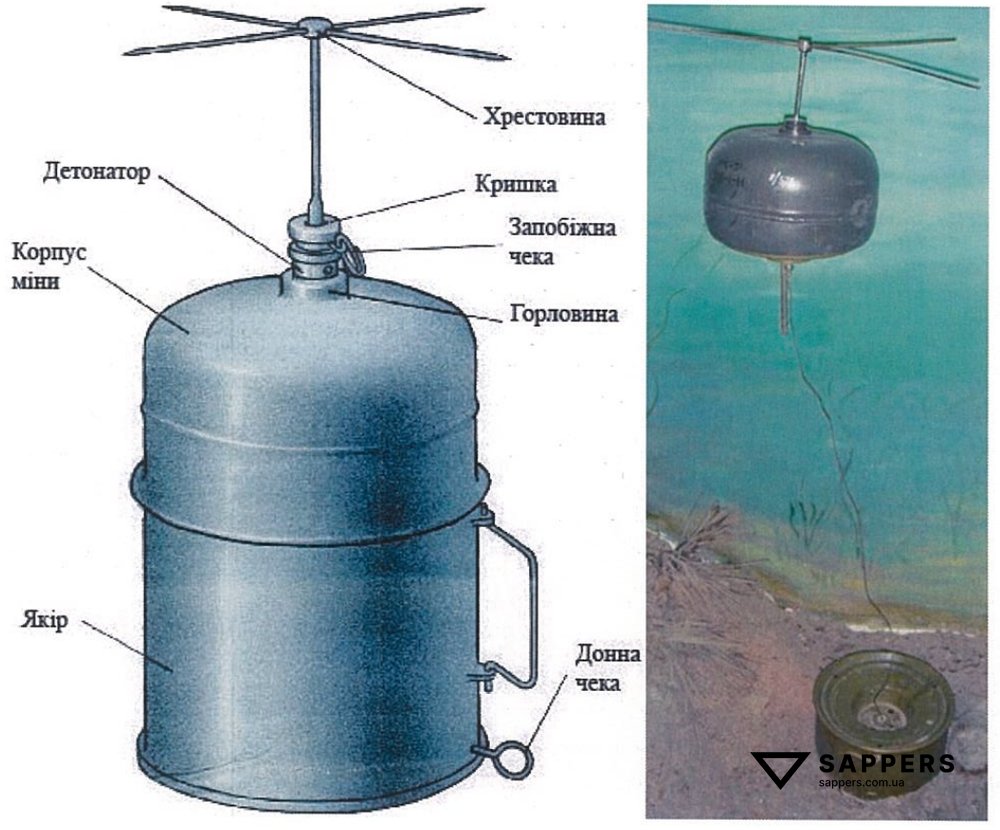

Міна спрацьовує при торканні хрестовини, що знаходиться у верхній частині міни, зусиллям 0.6-0.9 кг. Під час вибуху міни в корпусі плавзасобу противника утворюється пробоїна, а гідроудар виводить з ладу двигун і трансмісію машини (зрив з кріплень).
Термін бойової роботи міни не обмежується, тому що детонатор ВРМ належить до детонаторів механічного типу і елементів електроживлення не має. Самоліквідатором міна не оснащується. Елементів невитягування і незнешкодження не має. Якір тримає міну на місті при швидкості течії до 1 м/с.
Забарвлення
Сіре, шарове.
Маркування
Стандартне, наноситься чорною фарбою на бічну поверхню і містить:
- ЯРМ - шифр міни.
- 121-1-75 - шифр заводу виробника - номер партії - рік виготовлення.
- Т - шифр спорядження.
