Міна сюрприз МС-4

Внаслідок дуже невеликих габаритів і дуже невеликого заряду вибухової речовини, міна МС-4 може використовуватись в ролі міни-пастки, пристрою невитягування протипіхотних і протитанкових мін. При використанні МС-4 в якості об'єктної або протитранспортній міни необхідно її посилення більш-менш значним зарядом ВР і, в таких випадках, її швидше можна називати детонатором або вибуховим пристроєм, тому що вибух заряду самої МС-4 грає роль детонатора для основного вибухового заряду.

Для виконання покладених на міну завдань вона оснащена наступними датчиками цілі:

1. Похилий датчик - спрацьовує при нахилі міни більш ніж на 20° в будь-якому напрямку або різкому переміщенню міни в будь-яку сторону;

2. Вібраційний датчик - спрацьовує від вібрації, викликаної рухом транспортного засобу, коливань міни, викликаних спробою зрушити її з місця, взяти її, прикріпити до неї що-небудь.

3. Таймер - спрацьовує після закінчення заданого проміжку часу в межах від 15 хвилин - до 360 годин. Відлік часу дискретний і визначається типом встановленого металоелемента. Точність невисока, тому що значно залежить від температури навколишнього середовища.

Вибір характеру використання міни здійснюється за рахунок установки поворотного трипозиційного перемикача-контактора, розташованого під кришкою міни, в певну позицію і установкою положення таймера:

1. Режим об'єктної міни. Таймер режиму (позиція перемикача на середньому контакті).

2. Режим міни-пастки. Таймер режиму в режимі механізму далекого зведення 1 похилий датчик (позиція перемикача червоне кільце) або включений вібраційний датчик (позиція перемикача - зелена хвиляста лінія).

3. Режим протитранспортної міни. Включений таймер в режимі механізму далекого зведення і вібраційний датчик (позиція перемикача - зелена хвиляста лінія).

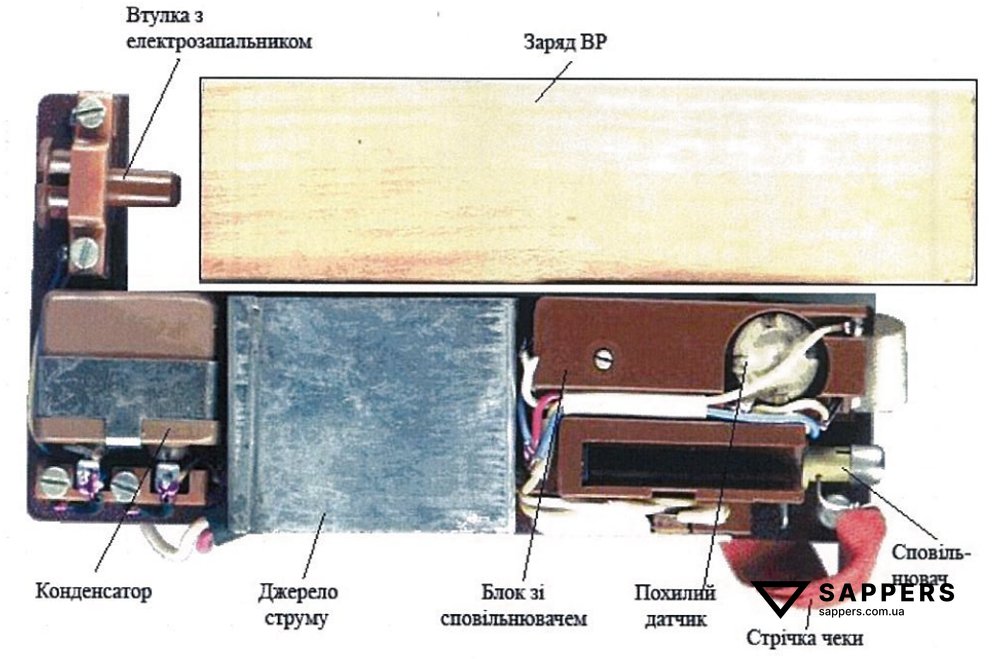

Доступ до пристроїв міни, джерела живлення, детонатора і заряду здійснюється при відкриванні кришки міни, що знаходиться з торцевого боку міни і замикається на два замки ящикового типу. Після вибору режиму і включення міни (час далекого зведення - 10-20 хвилин) і закриття кришки міна стає незнешкоджуємою і при спробі відкрити кришку вибухає. Розмінування міни МС-4 забороняється.

Пристроїв самоліквідації за часом (за винятком режиму об'єктної міни) міна не має.

При використанні в якості пристрою невитягування міна МС-4 прикріплюється (приклеюється або прив'язується) до протитанкової або протипіхотній міні так, що при спробі зняття міни з місця установки вона неминуче нахиляється або переміщається з деяким прискоренням. Внаслідок цього відбувається вибух міни МС-4, що в свою чергу призводить до детонації основної міни. Цей же режим використовується, коли МС-4 застосовується в якості міни-пастки. В цьому випадку вона кріпиться до предмету, яким спробує скористатися солдат противника (зброя, предмети побуту, вхідні двері та люки, ящик столу і т.п.).

При використанні в якості протитранспортної міни МС-4 вкладається всередину або на поверхню досить потужного заряду вибухової речовини, який в свою чергу поміщається під дорожнє (залізничне) полотно, злітно-посадкову смугу. Для спрацьовування вібраційного датчика досить струсу щільного ґрунту при русі легкового автомобіля. Однак надійність МС-4 в цій якості не висока, тому що вона не має ніяких пристроїв, що дозволяють відрегулювати момент спрацьовування і вона може вибухнути передчасно, наприклад, перед важкою вантажівкою або бронетранспортером або внаслідок розривів інших боєприпасів на ґрунті. Вибух перед поїздом відбувається при його наближенні на 30-40 метрів, що, втім, не рятує поїзд від краху через руйнування залізничного полотна.

Термін бойової роботи міни обмежується працездатністю джерела живлення, але не менше 1 місяця. В нормальних умовах навколишнього середовища і свіжому джерелі живлення термін бойової роботи складає 3-4 місяці. Це гарантійний термін. Реально ж такі міни працюють рік і більше.

Забарвлення

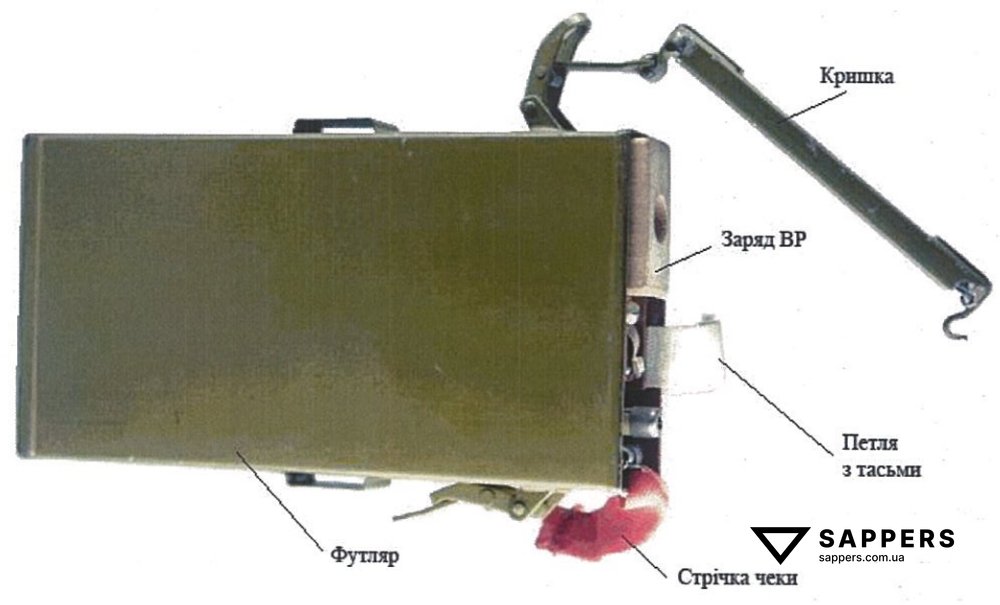

Корпус міни забарвлюється в матовий оливково-зелений колір.

Маркування

Ніякого маркування на корпус не наноситься. Можлива наявність чорнильних трикутних печаток невеликого розміру з буквами ОТК і технологічних позначок. Деякі серії мін можуть на бічних стінках мати металеві петлі для закріплення міни на об'єкті або заряді ВР.
